產品名稱：溫濕度檢測表
產品型號：UT-5521-LCD
信號輸出：RS-485
通訊協議： Modbus RTU 協議
顯示屏： LCD
安裝方式：壁掛或磁吸安裝
產品概述：
UT-5521-LCD溫濕度傳感器用于測量環境溫濕度，通過RJ45接口，使用RS-485通訊,采用MODBUS協議進行數據配置和采集。該傳感器可應用于通信機房、IT數據中心等需要溫濕度測控的室內場所。
產品特性：
● 壁掛或磁吸安裝
● RS-485信號輸出
● 線性響應，溫濕度一體
● LCD顯示溫度、濕度、地址和波特率
● 專用的敏感元件，測量范圍寬、精度高
● 通訊協議采用標準的 Modbus RTU 協議
● 提供 6 位的硬件地址撥碼開關
● 提供通訊指示燈
產品參數：
| 物理接口 | RJ45接口 | 2個 RJ45 屏蔽接口（屏蔽外殼可靠接地），供電同時提供485信號傳輸能力 |
| 通通訊指示燈 | LCD屏左上位置有一個 RS485 通訊指示燈閃爍表示數據傳輸、滅表示無數據傳輸 | |
| 尺寸、材質及重量 | 物理尺寸 | L 87mm*W36mm*H24mm |
| 外殼 | 塑料，黑色亞光，外殼上下部分采用卡扣結構設計 | |
| 阻燃 | UL94-VO | |
| 凈重量 | <45g | |
| 滿足 RoHS 有害物質限制指令 | ||
| 通訊協議 | 支持 RS485 Modbus-RTU，具體見《UT-5521-LCD 用戶手冊》 | |
| 支持 Modbus 協議對溫度負增益校準，濕度正增益校準 | ||
| 系統相關指標 | 工作電源 | 支持 5-30VDC 寬壓電源，采用 PPTC自恢復保險絲保護 |
| 工作電流 | 小于10mA | |
| 結構及散熱 | 滿足行業相關要求及溫濕度采集要求 | |
| EMC | 滿足行業相關要求 | |
| 環境參數 | 存儲濕度 | 0%~95%(無凝露) |
| 存儲溫度 | -20℃--80℃ | |
| 測量參數 | 濕度測量范圍 | 0%-100% |
| 濕度測量精度 | ±3%RH(FS%) | |
| 溫度測量范圍 | -10℃--60℃ | |
| 溫度測量精度 | ±1(FS) | |
| 波特率 | 9600，19200bps可軟件設定 | |
| 通訊協議 | Modbus RTU | |
訂購信息：
| 型號 | UT-5521-LED | |
| 信號/接口 | RS-485Input | LAN |
| RS-485Output | LAN | |
| 接口保護等級 | RS-485 | 200W浪涌 |
| 通訊速率 | 9600bps-19200bps | |
| 使用環境 | 溫度 | -10℃ ~70℃ |
| 濕度 | 5-95% | |
| 電源 | 有源 | 5-30VDC |

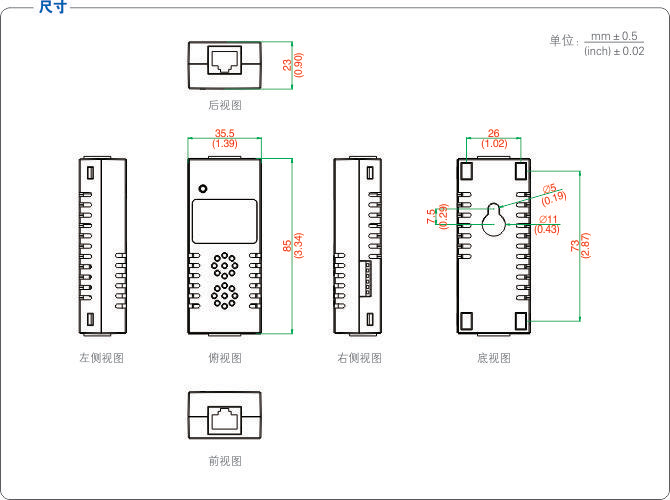

產品尺寸：
接線說明：
精度與測量范圍對應關系：
