產品名稱：USB轉RS-485/422四口光電隔離轉換器
規格型號：UT-861A
標準：符合 USBV1.1、2.0標準EIA RS-485/422標準
USB信號：VCC、DATA+、DATA-、GND、FG
RS-485信號：T/R+、T/R-、GND
RS-422信號：T/R+、T/R-、RXD+、RXD-、GND
工作方式 ：異步工作、點對點或多點、2線半雙工、4線全雙工
產品概述：
UT-861A是一款通用的USB/RS-485/422轉換器,無需外加電源、內置光電隔離器及DC/DC電源隔離模塊。兼容USB、RS-422、RS-485標準，能夠?qū)味说腢SB信號轉換為平衡差分的RS-422或RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPERSSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊、浪涌保護，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸， RS-422、RS-485端通過DB9公頭的連接器連接。轉換器內部帶有零延時自動收發轉換, 獨有的I/O電路自動控制數據流方向, 而不需任何握手信號(如RTS、DTR等)無需跳線設置實現全雙工(RS-422) 、半雙 工(RS-485)模式轉換，即插即用. 確保適合一切現有的通信軟件和接口硬件。
UT-861A光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每個Port口可允許連接128個RS-422或RS-485接口設備，數據通訊速率300-128000bps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有USB到RS-422、USB到RS-485轉換。
產品特性：
●無需外加電源、內置光電隔離器及DC/DC電源隔離模塊
●提供每線600W的雷擊、浪涌保護
●零延時自動收發轉換, 獨有的I/O電路自動控制數據流方向
●支持點到點、點到多點的通信
●點到多點每個Port口可允許連接128個RS-422或RS-485接口設備
產品參數：
| 標準 | 符合 USBV1.1、2.0標準EIA RS-485/422標準 | |
| 信號 | USB信號 | VCC、DATA+、DATA-、GND、FG |
| RS-485信號 | T/R+、T/R-、GND | |
| RS-422信號 | T/R+、T/R-、RXD+、RXD-、GND | |
| 工作方式 | 異步工作、點對點或多點、2線半雙工、4線全雙工 | |
| 方向控制 | 采用數據流向自動控制技術,自動判別和控制數據傳輸方向 | |
| 波特率 | 300-128000bps,自動偵測串口信號速率 | |
| 負載能力 | 支持點到多點每臺轉換器可允許連接128個RS-422或RS-485接口設備 | |
| 傳輸距離 | RS-485/422端5000米(128000bps-9600bps時),USB口不超過5米 | |
| 接口保護 | 每路600W雷擊、浪涌保護、±15KV靜電 保護 | |
| 隔離度 | 每路隔離電壓2500Vrms 500DC連續 專用DC/DC模塊 | |
| 隔離方式 | 主/從隔離，從/從隔離 | |
| 接口形式 | USB端B類接口母頭,DB9公頭的連接器連接 | |
| 信號指示 | 九個信號指示燈電源（PWR）發送（TXD）接收（RXD） | |
| 傳輸介質 | 雙絞線或屏蔽線 | |
| 傳輸速率 | 128000bps到300m,38400bps到2.4Km,9600bps到5Km | |
| 使用環境 | -40℃ 到 85℃，相對濕度為5%到95% | |
| 支持系統 | 支持Win8/Win10/Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/CE/Mac/Linux等 | |
| 外形尺寸 | 210mm×130mm×32mm | |
訂購信息：
| 型號 | UT-861A | |
| 信號/接口 | USB | USB B型口 |
| RS-232 | DB9公頭 | |
| RS-485/422 | DB9公頭 | |
| 接口保護等級 | RS-485/422 | 600W浪涌 |
| 通訊速率 | 300bps-128kbps | |
| 使用環境 | 溫度 | -40℃ ~85℃ |
| 濕度 | 5-95% | |
| 電源 | 有源 | 9-48VDC |
備注：以上產品配件為電源適配器USB數據線固定片。

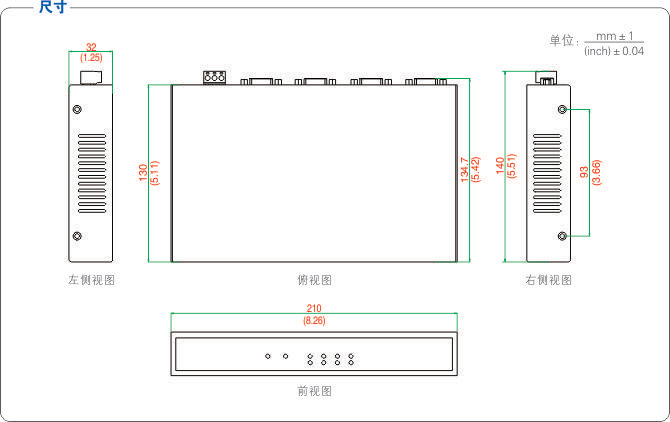

產品尺寸：
