產品名稱：USB轉RS-485/422轉換器
規格型號：UT-890A / 890J / 890K
標準：符合 USBV1.1、1.0、2.0標準EIA RS-232標準
RS-485信號：T/R+、T/R-、GND
RS-422信號：T/R+、T/R-、RXD+、RXD-、GND
工作方式：異步工作、點對點或多點、2線半雙工、4線全雙工
產品概述：
UT-890A是一款通用的USB/RS-485/422轉換器，無需外加電源、兼容USB、RS-422、RS-485標準，能夠?qū)味说腢SB信號轉換為平衡差分的RS-422或RS-485信號，提供每線浪涌保護功率，以及各種原因在線路上產生的浪涌電壓并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸，RS-422、RS-485端通過DB9公頭的連接器連接。轉換器內部帶有零延時自動收發轉換, 獨有的I/O電路自動控制數據流方向, 而不需任何握手信號(如RTS、DTR等)無需跳線線設置實現全雙工(RS-422) 、半雙 工(RS-485)模式轉換，即插即用。 確保適合一切現有的通信軟件和接口硬件。
UT-890A接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接32個RS-422或RS-485接口設備，數據通訊速率300-921.6Kbps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有USB到RS-422、USB到RS-485轉換。
產品特性：
●無需外加電源、兼容USB、RS-422、RS-485標準
●提供每線浪涌保護功率
●支持點到點、點到多點的通信
●帶有零延時自動收發轉換, 獨有的I/O電路自動控制數據流方向
產品參數：
| 標準 | 符合 USBV1.1、1.0、2.0標準EIA RS-485、RS-422標準 | |
| 信號 | USB信號 | VCC、DATA+、DATA-、GND、FG |
| RS-485信號 | T/R+、T/R-、GND | |
| RS-422信號 | T/R+、T/R-、RXD+、RXD-、GND | |
| 工作方式 | 異步工作、點對點或多點、2線半雙工、4線全雙工 | |
| 方向控制 | 采用數據流向自動控制技術,自動判別和控制數據傳輸方向 | |
| 波特率 | 300-921.6Kbps,自動偵測串口信號速率 | |
| 負載能力 | 支持點到多點每臺轉換器可允許連接32個RS-422或RS-485接口設備 | |
| 傳輸距離 | RS-485/422端1200米(9600bps時),USB口不超過5米 | |
| 接口保護 | 浪涌保護、±15KV靜電 保護 | |
| 接口形式 | USB端A類接口公頭,DB9公頭的連接器連接 | |
| 信號指示 | 2個信號指示燈發送（TXD）接收（RXD）1個電源指示燈（POWER) | |
| 傳輸介質 | 雙絞線或屏蔽線 | |
| 使用環境 | 溫度 | -40℃-85℃ |
| 溫度 | 5-95% | |
| 傳輸距離 | 0-1200米 | |
| 支持Win8/Win10/Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/CE/Mac/Linux等 | ||
| 外形尺寸 | 1500mm×36mm×16mm（長×寬×高） | |
訂購信息：
| 型號 | 線纜長度 | 信號/接口 | 接口保護等級 | 通訊速率 | 使用環境 | 電源 | ||
| USB | RS-485/422 | 溫度 | 溫度 | |||||
| USB A公頭 | DB9公頭 | RS-485/422 | -40/85℃ | 5-95% | 無源 | |||
| UT-890A | 1.5米 | √ | √ | 600W浪涌 | 300bps-921.6kbps | √ | √ | √ |
| UT-890J | 3米 | √ | √ | 600W浪涌 | 300bps-921.6kbps | √ | √ | √ |
| UT-890K | 0.5米 | √ | √ | 600W浪涌 | 300bps-921.6kbps | √ | √ | √ |
備注：以上產品配件為接線端子。

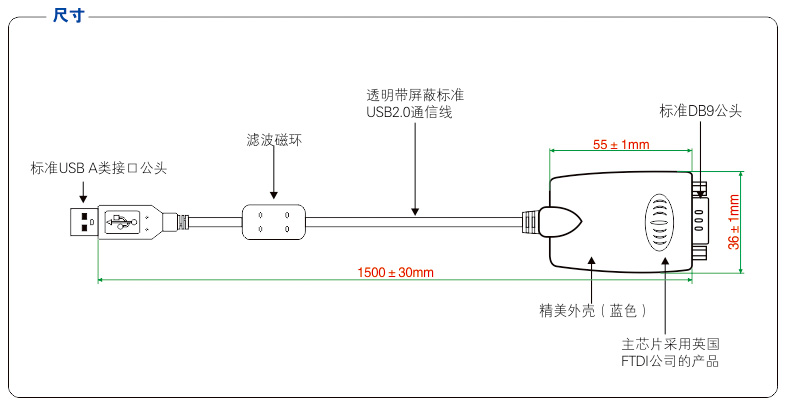

產品尺寸：
