昌吉換流站是新疆準東經濟技術開發區的國網新疆超高壓分公司±1100千伏特高壓直流輸電工程，作為吉泉直流工程的送端站，全力支持全國迎峰度夏電力保供，將新疆豐富的煤、風、光等電力資源外送至華東地區。
近年來，隨著電網智能化的快速發展，如何有效監測電力設施的狀態，及時發現和處理問題，提高電力系統的安全運行水平則顯得尤為重要。
局部放電監測裝置是一種用于檢測電力系統中局部放電的設備。它可以安裝在變電站、開關柜和電纜隧道等電力設施中，實時監測局部放電的情況，并將監測數據傳送到控制中心，以便運行人員及時掌握設備狀態，及時采取措施，避免發生重大事故。
一、客戶需求：
1．局部放電影響電力設備使用壽命，帶來安全隱患，需及時排除；
2．人工現場巡檢成本高，且監測效果不一定準確，實時性無法保證；
3．局放監測是否可以簡單方便，易于運維，可以遠程實時進行監控；
二、解決方案：

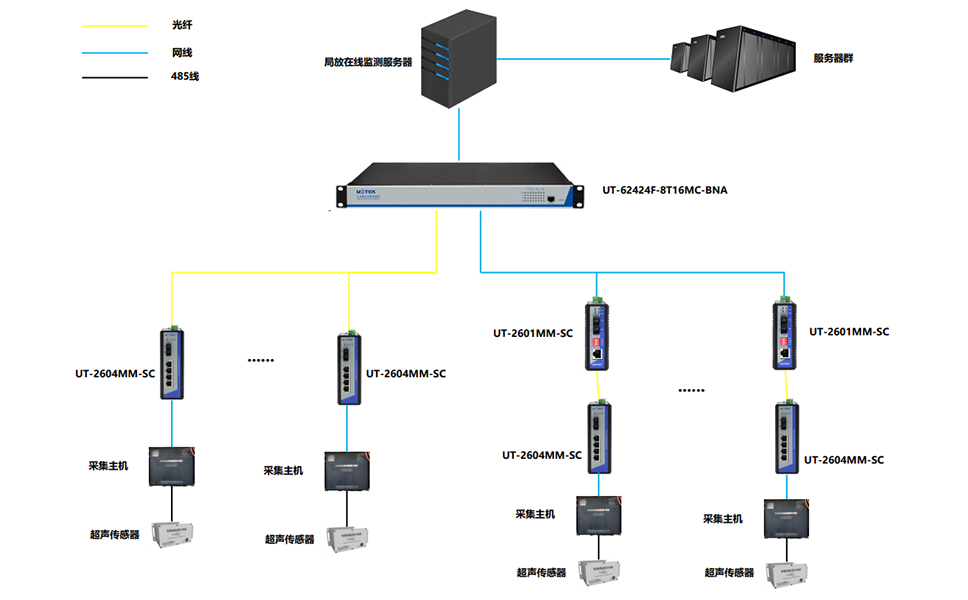

局放在線監測系統架構圖：
三、方案描述：

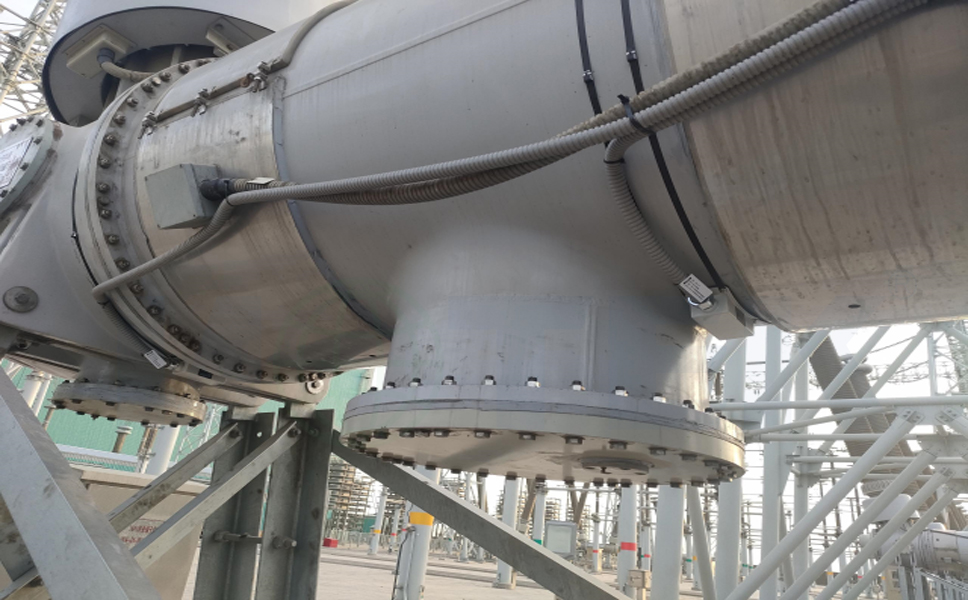

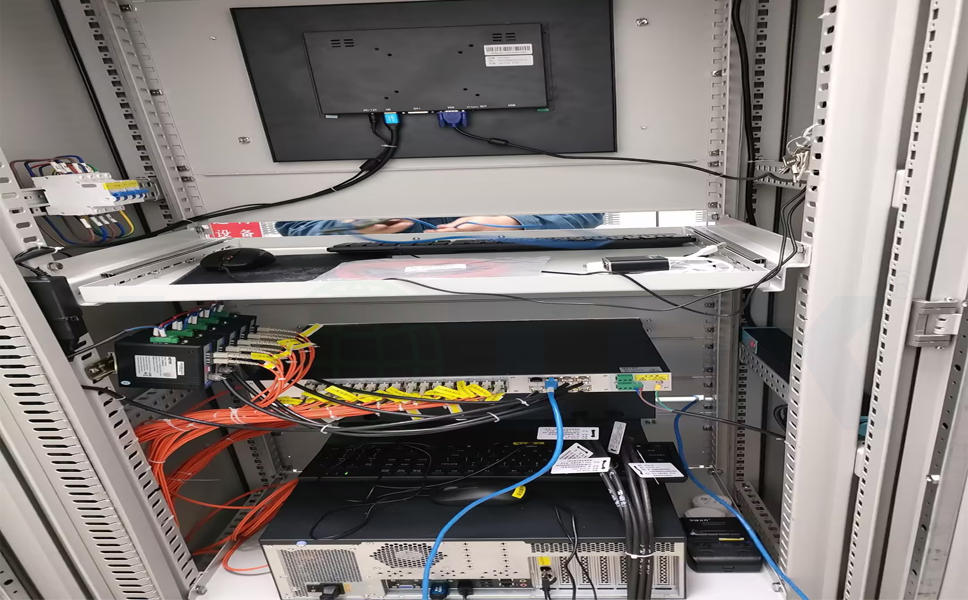

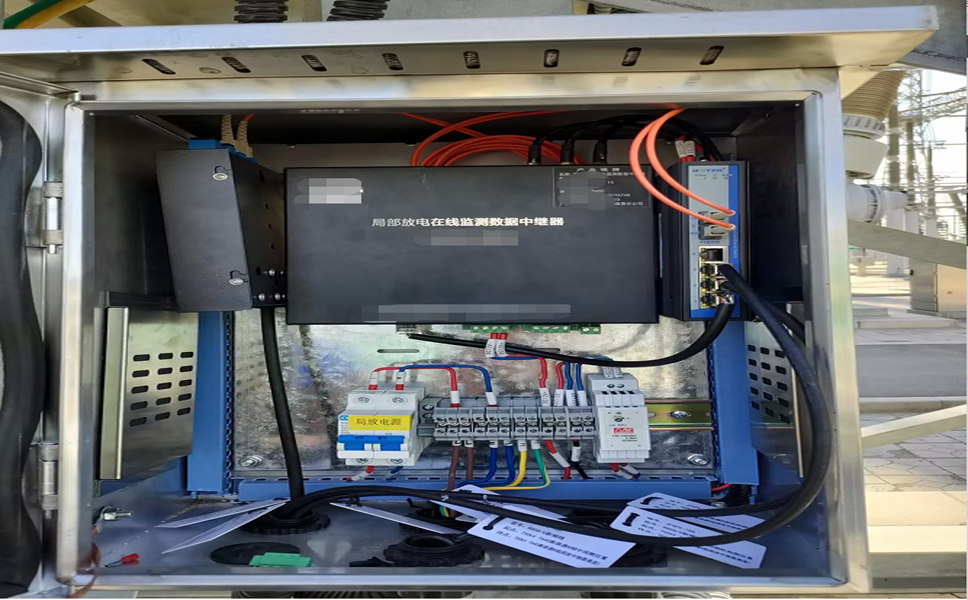

局放在線監測系統主要有前端接觸式超聲傳感器，采集主機，傳輸網絡設備，服務器組成。前端接觸式傳感器利用超聲監測是否存在局部放電，然后將數據通過485信號線傳輸至采集主機，然后采集主機將485數據轉為網絡數據，傳輸至接入層光纖收發器UT-2604MM-SC，再由光纖收發器通過多模光纖直連至機房的24口匯聚交換機UT-62424F-8T16SC-BNA或經UT-2601MM-SC連至匯聚交換機。服務器實時采集超聲傳感器的數據，并展示在智能傳感器綜合監控平臺，實時顯示傳感器在線情況，告警數據。
四、方案特點：
1．工業級網絡傳輸設備支持寬溫-40°-85°，寬壓10.8-52.8輸入，IP40防護等級，良好的EMC電磁性能，滿足嚴苛工業環境需求；
2．設備具有高穩定性和可靠性，在新疆高溫和低溫情況下確保數據零丟包，實時傳輸數據；
3．管理型匯聚交換機可有效監測網絡運行情況，隔離廣播包；
4．網絡化方案可實時遠程監控遠端電力設備局放情況，及時告警，確保運行人員能及時掌握電力設備運行狀態；
五、項目產品：

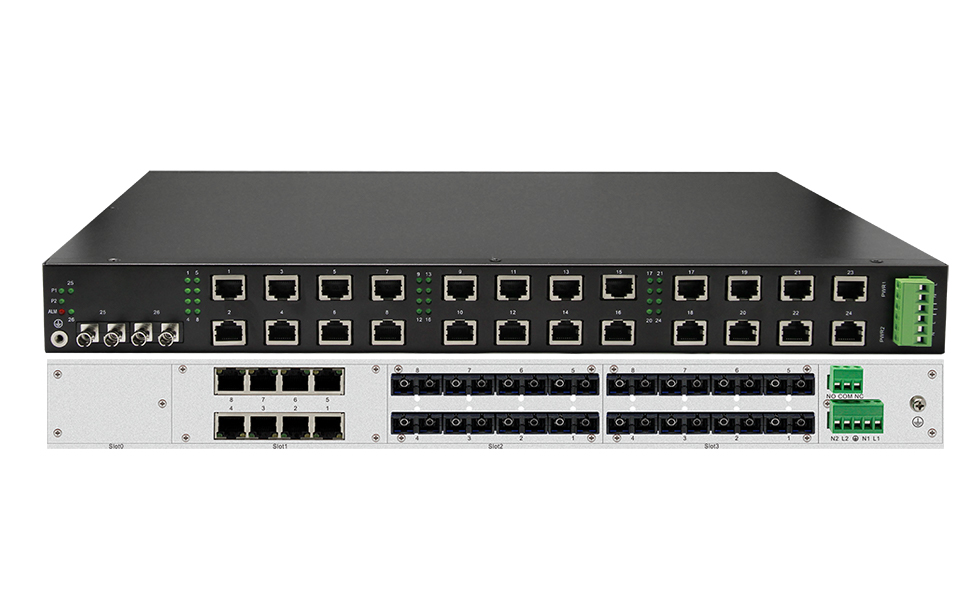

1．UT-62424F工業交換機產品特點：
? 支持以太網口和光口的多種不同組合
? 支持IGMP Snooping和GMRP過濾多播封包
? 支持Port-based VLAN，IEEE 802.1Q VLAN及GVRP協議，簡易網絡規劃
? 支持QoS (IEEE 802.1p/1Q)及TOS/DiffServ增加網絡穩定性
? 支持STP/RSTP，SNMPv1/v2c/v3和RMON
? 支持UT-ring環網，包括單環和相交環
? 支持端口限速廣播風暴抑制組播風暴抑制未知單播風暴抑制
? 支持電源、端口、UT-ring等異常狀態繼電器輸出告警功能
? 支持寬溫工作，工作溫度范圍為：-40℃~85℃

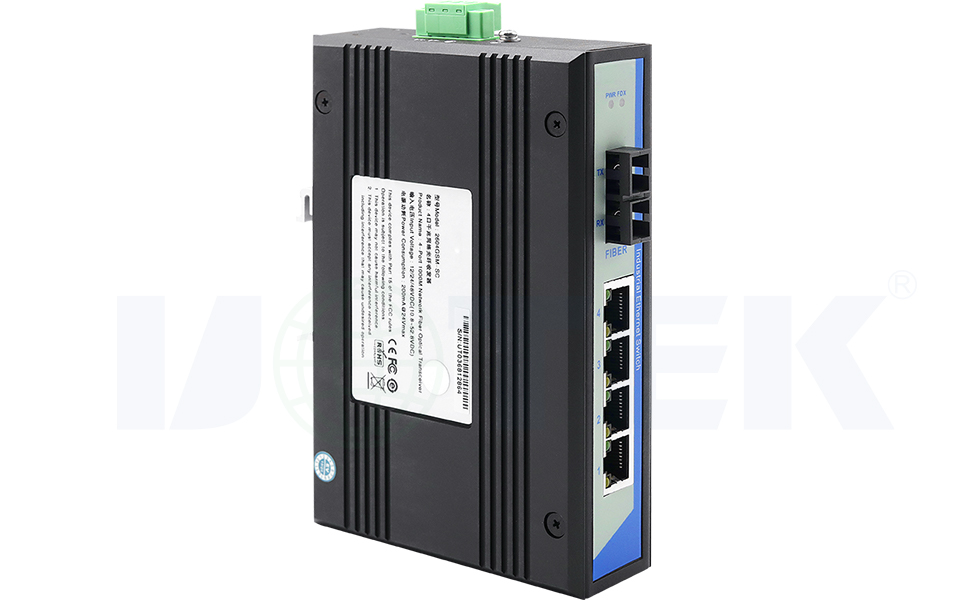

2．UT-2604光纖收發器產品特點：
? 采用優質的光電一體化模塊提供良好的光特性和電氣特性， 保證數據傳輸可靠，工作壽命長
? 支持全雙工或半雙工模式，并帶有自動協商能力
? 10Mbps, 100Mbps自動適應
? 網口支持全自動交叉識別
? 即插即用，方便使用
? 超寬工作溫度：-40℃－85℃
? 超寬電壓輸入：12/24/48/VDC(10.8~52.8VDC），支持反接保護
? 可靈活支持各種光纖接口（SC、ST, FC、SFP接口）

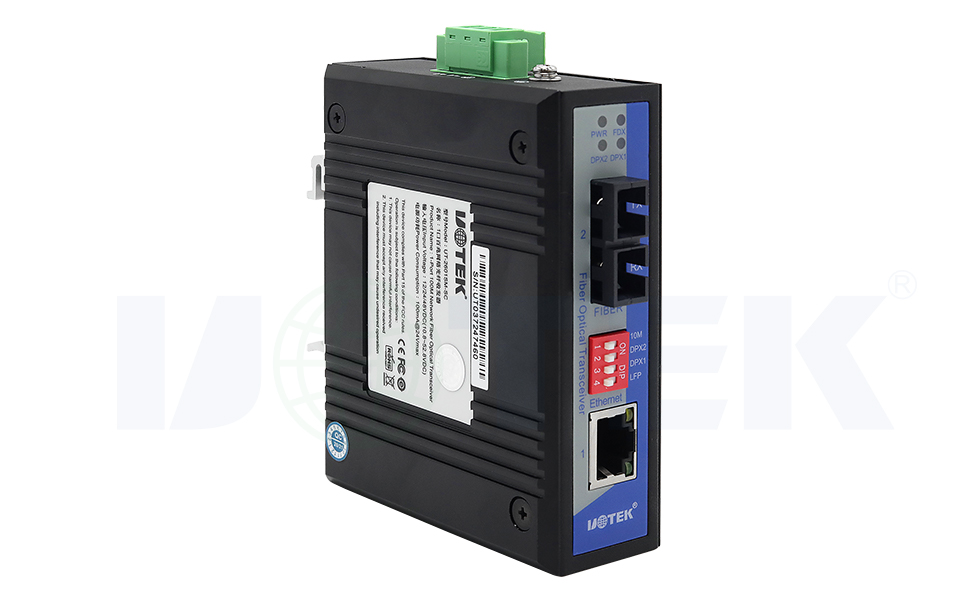

3．UT-2601光纖收發器產品特點：
? 采用優質的光電一體化模塊提供良好的光特性和電氣特性， 保證數據傳輸可靠，工作壽命長
? 支持全雙工或半雙工模式，并帶有自動協商能力
? 10Mbps, 100Mbps自動適應
? 網口支持全自動交叉識別
? 即插即用，方便使用
? 超寬工作溫度：-40℃－85℃
? 超寬電壓輸入：12/24/48/VDC(10.8~52.8VDC），支持反接保護
? 可靈活支持各種光纖接口（SC、ST, FC、SFP接口）
? 撥碼開關支持10M/100M速率選擇，DPX2光口工作狀態，DPX1電口工作狀態，LFP光口和電口連接狀態
